O-krúžky sú jednoznačne najbežnejším typom tesnenia. Nie sú náročné na priestor a ich inštalácia je veľmi jednoduchá. Ak dodržíte správny dizajn drážky a zvolíte správny materiál, tento tesniaci prvok bude dlhodobo plniť svoju funkciu pri statickom aj dynamickom použití. Dbajte však na dodržiavanie teplotného rozsahu a podmienok, ktoré sú pre gumový materiál vhodné.

Čo je O-krúžok?

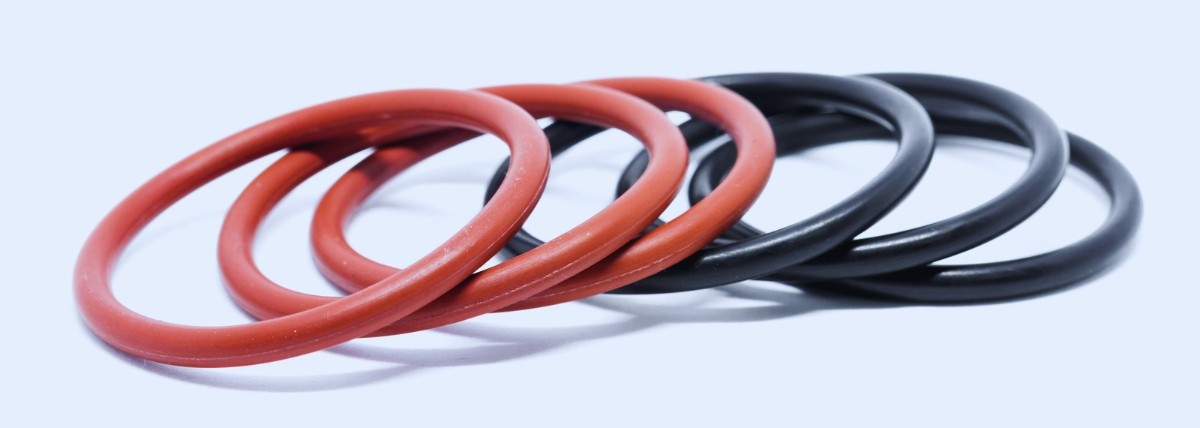

O-krúžok je uzavretý krúžok s kruhovým prierezom, ktorý je väčšinou vyrobený z pružného gumového materiálu nazývaného elastomér. Veľkosť O-krúžku je definovaná jeho vnútorným priemerom (Ød1) a prierezom (Ød2).

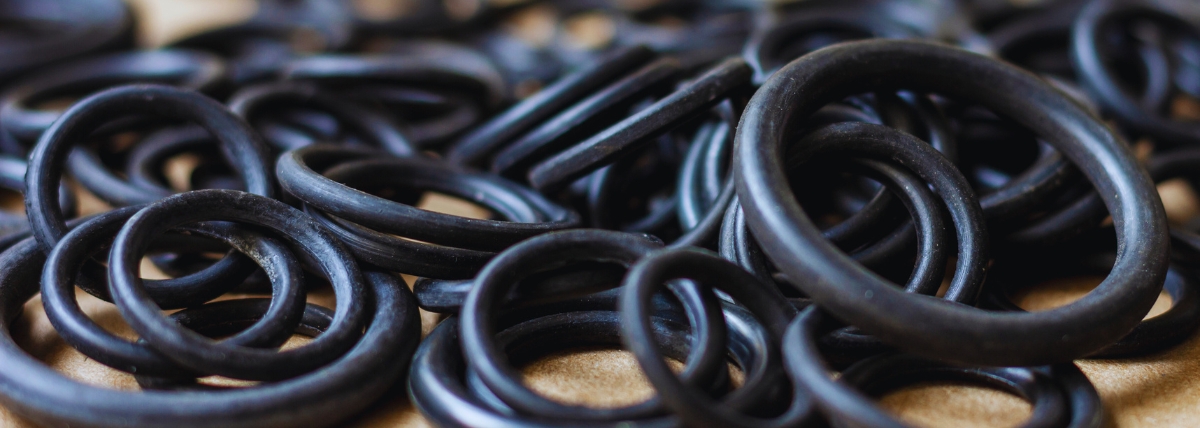

O-krúžky sa najčastejšie vyrábajú z rôznych druhov kaučuku vulkanizáciou (zosieťovaním) polotovaru vo formách alebo vstrekovacích formách s bezšvovým povrchom.

Ako fungujú O-krúžky?

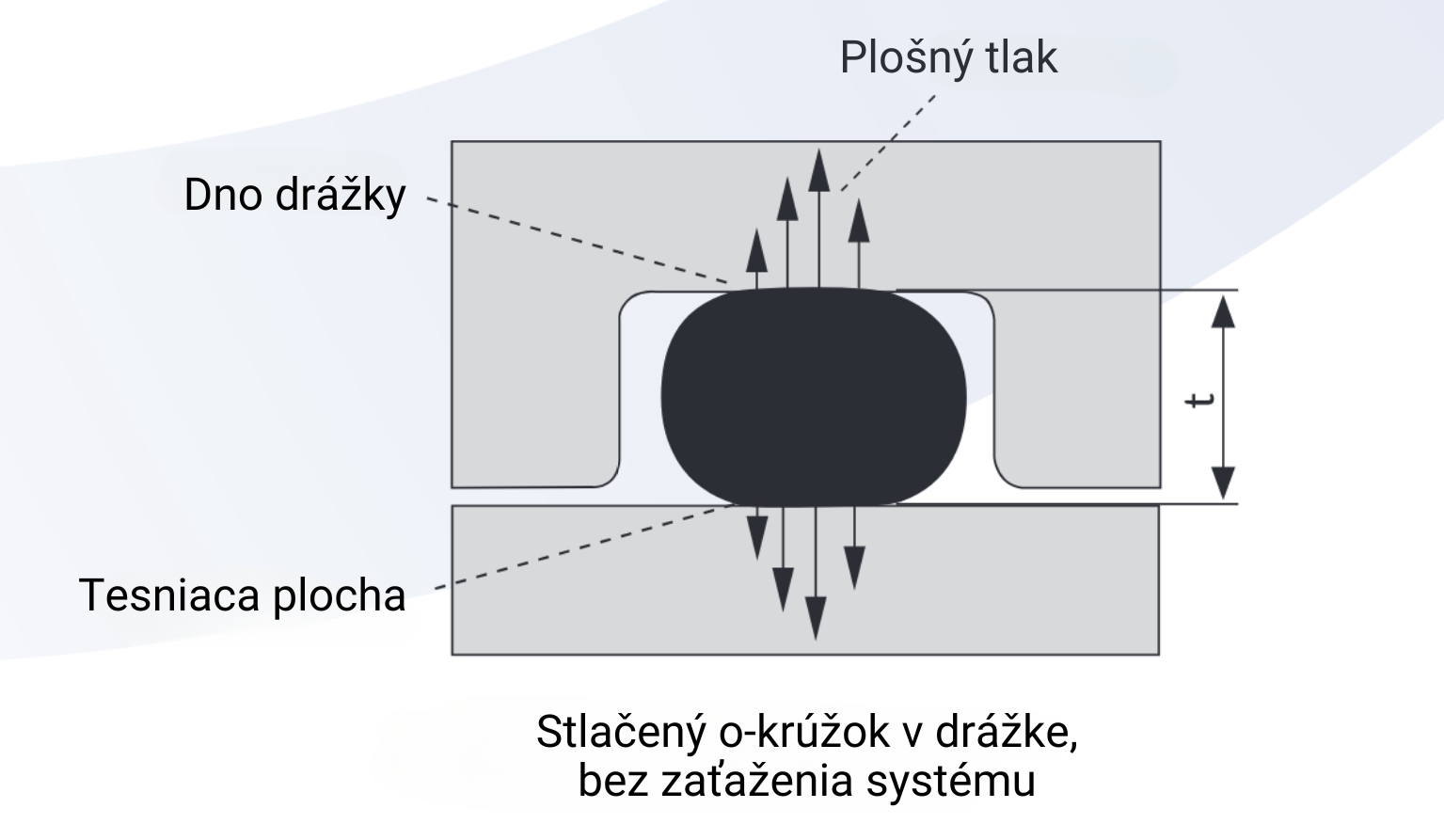

Tesniaci účinok O-krúžku uloženého vo vhodnej drážke sa počas montáže dosiahne stlačením, aby sa tvar kruhového prierezu krúžku (d2) pružne zmenil na eliptický profil. Stlačený krúžok utesňuje medzeru medzi kontaktnými prvkami alebo plochami a dnom drážky.

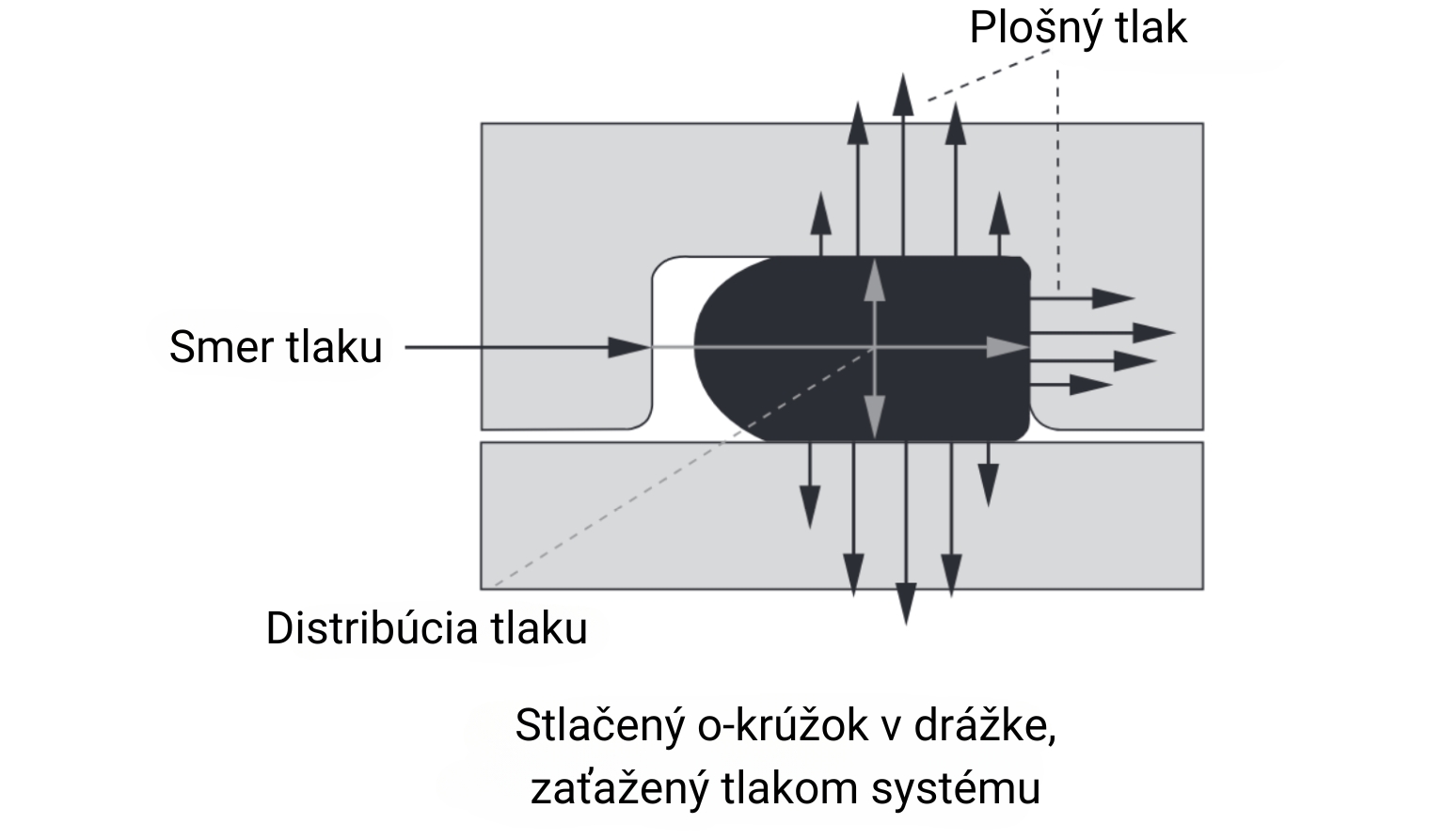

Tesniaci účinok je teda výsledkom zmeny tvaru O-krúžku z kruhového na oválny. Stupeň tejto zmeny závisí od hĺbky drážky (t). Takto vzniknutá tesniaca sila sa označuje aj ako náraz, ktorý zabezpečuje tesnosť systému. Priemer prierezu (prierez šnúry) d2 musí byť vždy väčší ako hĺbka drážky (t).

Materiály O-krúžkov a ich vlastnosti

Butadién-akrylonitrilový kaučuk (NBR)

Guma NBR je najčastejšie používaným materiálom na výrobu O-krúžkov. O-krúžky vyrobené z tohto materiálu sú odolné voči olejom (najmä hydraulickým olejom), ako aj mazivám, benzínu a iným alifatickým uhľovodíkom, zriedeným kyselinám a zásadám. Majú vynikajúce fyzikálne vlastnosti, ako je mechanická odolnosť, vysoká odolnosť proti treniu a dobrý teplotný rozsah (-25 °C až +120 °C, v prípade špeciálnych kaučukov až do -45 °C).

Fluorit (FPM, FKM)

O-krúžky FKM sa vyznačujú vysokým teplotným rozsahom (- 20 °C až + 200 °C, špeciálne verzie - 40 °C až + 225 °C) a chemickou odolnosťou voči minerálnym olejom, alifatickým a aromatickým uhľovodíkom, ako aj kyselinám a zásadám. Vynikajú aj svojimi mechanickými vlastnosťami a odolnosťou voči starnutiu.

Etylén-propylén-diénový kaučuk (EPDM)

O-krúžky EPDM sa používajú najmä na utesnenie horúcou vodou a parou alebo tam, kde sa využíva ich vynikajúca odolnosť voči ozónu a starnutiu. V porovnaní s O-krúžkami NBR sa môžu používať aj pri nižších teplotách (-40 °C až +130 °C, -50 °C až +140 °C pri špeciálnych konštrukciách). Nie sú odolné voči uhľovodíkom. S peroxidovou úpravou sú odolné voči brzdovým kvapalinám.

Silikónová pryž (MVQ, VMQ, SI)

O-krúžky MVQ sa používajú najmä v aplikáciách, kde sa vyžaduje vysoký teplotný rozsah (- 5 °C až + 200 °C), ale nemôžu sa použiť na utesnenie horúcou vodou alebo parou. Odolnosť voči olejom je porovnateľná s NBR, ale mechanické vlastnosti sú horšie ako u NBR.

Chloroprénový kaučuk (CR, Ne)

O-krúžky CR majú podobné mechanické vlastnosti ako O-krúžky NBR. Sú o niečo menej odolné voči olejom, kyselinám a zásadám, ale ich životnosť a odolnosť voči ozónu je vynikajúca. Teplotný rozsah použitia zodpovedá O-krúžkom NBR (-30 °C až +100 °C, -40 °C až +120 °C pre špeciálne verzie).

Hydrogenovaný akrylonitrilbutadiénový kaučuk (HNBR)

O-krúžky HNBR sú vysoko odolné voči prísadám minerálnych olejov, majú veľmi nízku priepustnosť vodných pár a plynov, ako aj vysokú odolnosť voči ozónu. Majú tiež vynikajúce mechanické vlastnosti. Svoje mechanické vlastnosti nestrácajú ani pri nízkych teplotách (teplotný rozsah -20 °C až +150 °C, pri špeciálnych konštrukciách až do -30 °C).

Perfluórová pryž (FFPM, FFKM)

O-krúžky FFPM kombinujú chemickú a teplotnú odolnosť PTFE pri zachovaní mechanických vlastností FPM. Používajú sa v aplikáciách, kde štandardný materiál FPM nie je dostatočný alebo kde sa vyžaduje maximálna spoľahlivosť. Často sa používajú vo farmaceutických závodoch pre ich chemické vlastnosti v kombinácii s lekárskou certifikáciou. Teplotný rozsah použitia -15 °C až +260 °C, pri špeciálnych konštrukciách až do +325 °C.

Fluórosilikónová pryž (FVMQ)

O-krúžky FMVQ dopĺňajú vlastnosti O-krúžkov MVQ o vynikajúcu odolnosť voči olejom, palivám a rozpúšťadlám. Platí to najmä pre aromatické a chlórované uhľovodíky a alkoholy. Sú použiteľné v širokom teplotnom rozsahu (-60 °C až +200 °C) aj v prítomnosti agresívnych zmesí benzínu, alkoholu, aromatických a nafténových olejov, ako aj rozpúšťadiel na báze chlóru.

Aflas®, Viton-EXTREME-ETP® (FEPM)

Tieto špeciálne kaučuky patria k novej generácii fluoroelastomérov. O-krúžky vyrobené z týchto materiálov vykazujú veľmi veľa jedinečných chemických odolností, sú odolné voči horúcej vode, pare, amoniaku, zásadám, bielidlám, kyslým parám a olejom, amínom. Sú odolné voči médiám obsahujúcim korozívne prvky, motorovým olejom s dlhou životnosťou, prevodovým olejom, brzdovým kvapalinám a agresívnym oxidačným médiám. Teplotný rozsah -10 °C až 200 °C.

Teflón (PTFE)

O-krúžky z tohto materiálu majú širokú chemickú odolnosť, sú odolné voči všetkému okrem kvapalných alkalických kovov alebo fluóru pod tlakom. Dokonca aj teplotný rozsah je vynikajúci (-200 °C až +260 °C). To všetko je však kompenzované nepružnosťou tohto materiálu, jeho použitie je obmedzené na demontované budovy. Jeho opätovné použitie nie je možné.

O-krúžky s teflónovým povlakom FPM alebo MVQ (FEPFPM alebo FEPMVQ)

O-krúžky FEP sú O-krúžky vyrobené zo štandardných materiálov FPM alebo MVQ potiahnutých PTFE. V porovnaní s PTFE O-krúžkami strácajú časť chemickej a teplotnej odolnosti, ale získavajú pružnosť.

Polyuretán (AU, PU)

O-krúžky z polyuretánu majú veľmi dobré mechanické vlastnosti, či už ide o pevnosť v tlaku a ťahu, vysokú odolnosť proti oderu alebo nízku priepustnosť. Odolnosť voči benzínu a väčšine technických olejov spolu s týmito mechanickými vlastnosťami predurčujú tieto O-krúžky na použitie najmä v pohyblivých ložiskách. Teplotný rozsah použitia je od -30 °C do 100 °C, v špeciálnom prevedení až do +125 °C.

Prírodný kaučuk (NR)

O-krúžky z prírodného kaučuku sú veľmi pružné a majú veľmi dobré mechanické vlastnosti. Napriek veľkému množstvu rôznych syntetických kaučukov sa O-krúžky z prírodného kaučuku často používajú v aplikáciách, kde sa vyžaduje vysoká elasticita. Teplotný rozsah je od -45 °C do 100 °C.

Akrylová pryž (ACM)

O-krúžky ACM majú vysokú odolnosť voči horúcim olejom a používajú sa na utesnenie motorových olejov v automobiloch, prevodových olejov a iných aplikácií mazania pri vysokých teplotách. Majú tiež vysokú odolnosť voči ozónu. Teplotný rozsah od -20 °C do +175 °C.

Etylén-propylénový kaučuk (EPM)

O-krúžky EPM sú vynikajúce pre horúcu vodu a paru vďaka peroxidovému zosieťovaniu kaučuku. Sú jedinečné svojou odolnosťou voči atmosfére, sú odolné voči UV žiareniu, ozónu a dažďovej (a kyslej) vode. Nie sú odolné voči uhľovodíkom vrátane benzínu alebo minerálnych olejov. Teplotný rozsah od - 0 °C do +150 °C, pri špeciálnych konštrukciách až do +180 °C.

Chlórsulfón-polyetylénový kaučuk (CSM)

O-krúžky vyrobené z CSM sú vynikajúce proti ozónu, kyselinám a zásadám, majú vynikajúce mechanické vlastnosti a veľmi dlhú životnosť. Nie sú vhodné pre minerálny olej, ktorý spôsobuje ich rozpínanie. Teplotný rozsah od -25 °C do 135 °C.

Najbežnejšie typy kaučukov a ich obchodné názvy
