Od wynalezienia pierwszego pasa klinowego minęło już ponad sto lat, a firma Gates, która stoi za tym pomysłem, do dziś należy do czołowych producentów i dostawców tych elementów przemysłowych, które mają zastosowanie nie tylko w motoryzacji, ale również w wielu gałęziach przemysłu maszynowego.

Niektóre pasy klinowe wyglądają wprawdzie podobnie jak ich pradawni poprzednicy, ale w ciągu ostatniego stulecia zmienił się praktycznie każdy ich aspekt – od samego procesu produkcji, przez zastosowane materiały, aż po ogromną różnorodność dostępnych wariantów. Jakie są podstawowe typy pasów klinowych i do czego służą?

Pasy klinowe

Klasyczne pasy klinowe mają przekrój trapezowy i tworzą zamkniętą pętlę. Dzięki swojemu kształtowi w formie litery V zapewniają dużą siłę tarcia, lepszy kontakt z kołem pasowym oraz minimalizują poślizg przy przenoszeniu siły.

Do ich głównych zalet należą: niskie koszty początkowe, łatwa obsługa, prosta wymiana uszkodzonych pasów, możliwość uzyskania wysokich przełożeń oraz szerokiego zakresu prędkości. Wadą jest natomiast niższa moc przenoszona oraz mniejsza sprawność.

Pasy klinowe składają się najczęściej z rdzenia (włókna nośnego), korpusu z gumy oraz osłony tekstylnej. W naszej ofercie znajdziesz pasy klinowe od sprawdzonych producentów, takich jak Dunlop, Medway, Optibelt, PIX, Rubena, SKF i wielu innych.

Pasy klinowe wielorowkowe

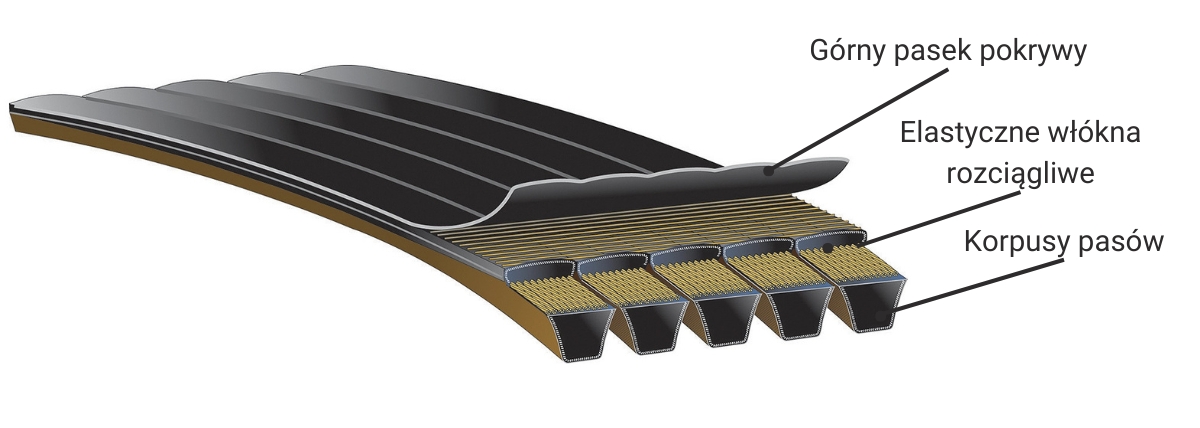

W przypadku bardziej wymagających zastosowań, gdzie standardowe pasy klinowe nie wystarczają, stosuje się pasy wielorowkowe – czyli kilka pasów klinowych o jednakowej długości i profilu, połączonych górną warstwą.

Pasy te są przystosowane do przenoszenia większych obciążeń. Ich konstrukcja pozwala na cichszą pracę urządzenia oraz ograniczenie wibracji. Dodatkowo charakteryzują się większą sztywnością boczną i lepszą odpornością na uszkodzenia mechaniczne.

W naszej ofercie znajdują się pasy wielorowkowe od takich producentów jak Dunlop, Medway, Optibelt, Rubena i wielu innych.

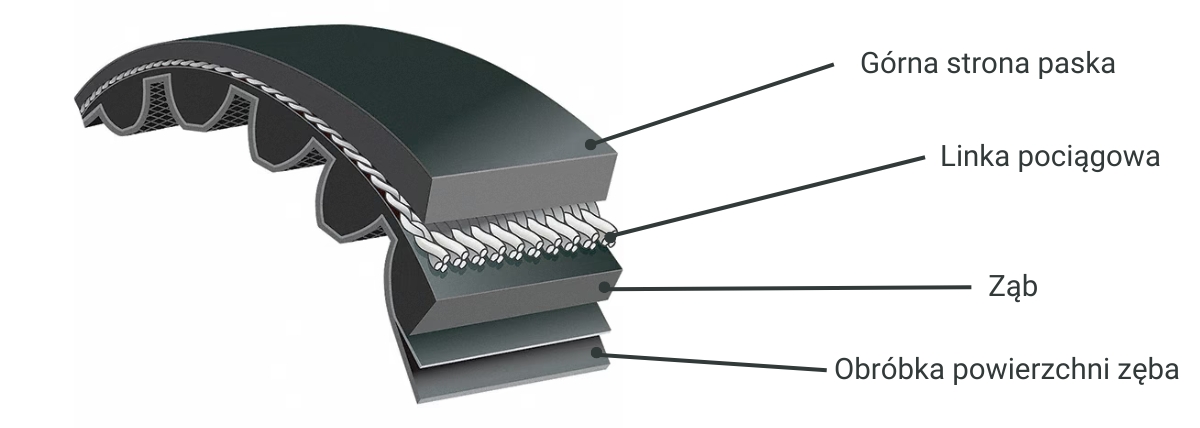

Pasy zębate

Są to pasy płaskie, które posiadają uzębienie po jednej lub obu stronach i są wzmocnione włóknem skręconym spiralnie, co zapewnia wysoką wytrzymałość. Takie pasy można stosować w jednostkach o dużej mocy.

Pasy zębate należą do napędów synchronicznych – przenoszą prędkość bez poślizgu, z zachowaniem stałego przełożenia. W przeciwieństwie do pasów klinowych eliminują ryzyko poślizgu.

W porównaniu z napędami łańcuchowymi cechują się niższym poziomem hałasu, nie wymagają konserwacji, są lekkie i odporne na działanie olejów. Zęby pasów są tak zaprojektowane, by idealnie pasowały do kół pasowych i zmniejszały tarcie.

Korpus pasa i jego uzębienie wykonuje się z mieszanki neoprenowej (polichloroprenowej) lub poliuretanowej. W przypadku neoprenu stosuje się zwykle włókna szklane, a w pasach poliuretanowych – włókna stalowe.

W naszej ofercie znajdziesz również pasy zębate wielorowkowe znanych marek – Dunlop, Optibelt, PIX i innych.

Pasy żeberkowe

Pasy żeberkowe, znane również jako pasy rowkowe, Poly-V lub Micro-V, to pasy płaskie z podłużnymi żeberkami w kształcie klina na jednej stronie.

Łączą elastyczność pasów płaskich z wysoką wydajnością pasów klinowych. Dzięki swojej konstrukcji mogą pracować przy dużych prędkościach obwodowych, są odpowiednie dla mniejszych średnic kół, dużych przełożeń i wielokołowych układów. Naciąg pasa jest równomierny na całej szerokości.

Odporne mieszanki gumowe używane w ich produkcji zapewniają cichą i płynną pracę, odporność na wysoką temperaturę, długą żywotność i odporność na oleje. Można stosować również tylne rolki napinające. Przy stałych odległościach osiowych można zastosować elastyczne wersje pasów żeberkowych.

Pasy żeberkowe produkowane są w rękawach, z których następnie wycina się pasy o odpowiedniej liczbie żeber. Dostępne są też pasy fabrycznie przycięte z oznaczeniem profilu, długości i liczby żeber. Aby prawidłowo zidentyfikować pas żeberkowy, należy znać dane umieszczone na pasie, ewentualnie długość, rozstaw żeber lub szerokość i liczbę żeber.

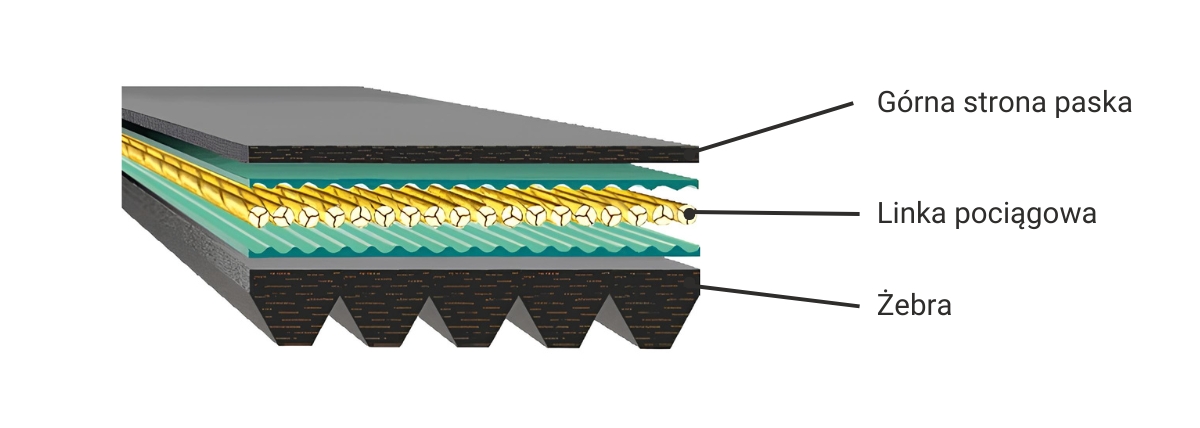

Pasy te składają się z trzech warstw – górna strona to zwykle mieszanka gumy polichloroprenowej odporna na ścieranie, rdzeń to kord poliestrowy o niskiej rozciągliwości zatopiony w adhezyjnej mieszance gumowej, a spód pasa zawiera klinowe żeberka z odpornej na ścieranie mieszanki.

W naszej ofercie znajdziesz również pasy żeberkowe wielorowkowe od takich marek jak Optibelt, PIX, Binlong i innych.

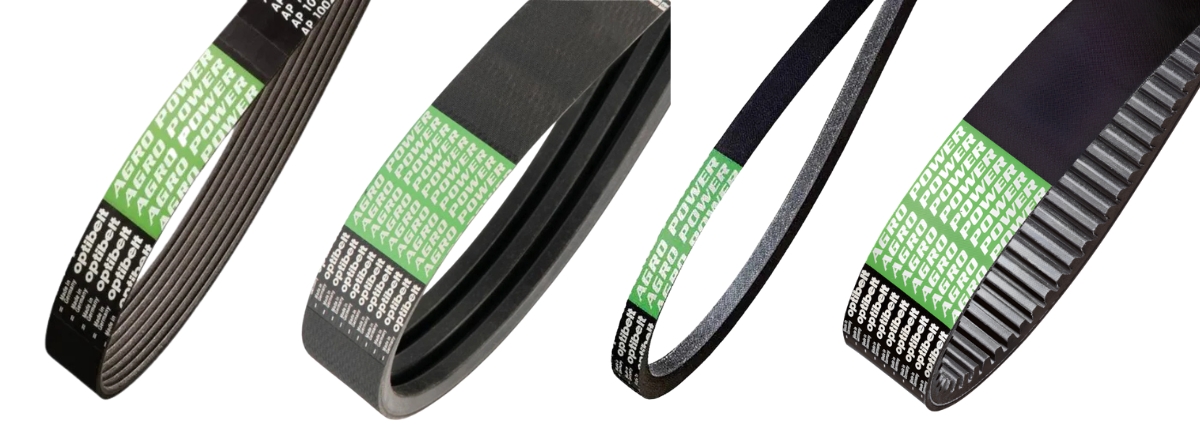

Pasy rolnicze

Pasy rolnicze tworzą osobną kategorię elementów napędowych. Zalicza się do nich głównie pasy wariatorowe, klinowe i wielorowkowe. Maszyny rolnicze i ich pasy są narażone na zmienne warunki temperaturowe, pył, błoto, obciążenia udarowe i inne czynniki.

Z tego powodu pasy rolnicze posiadają odmienne właściwości niż standardowe – mogą być wzmocnione mocniejszymi włóknami, wykonane z bardziej wytrzymałych materiałów lub specjalnych mieszanek.

Pasy te mogą mieć również nietypowe wymiary i oznaczenia – nie według standardu A13-1320 Li, ale w oparciu o specjalne kody OEM producentów. Jeśli nie znasz tego kodu, należy podać markę i model maszyny, dokładne miejsce montażu, profil i długość pasa.

W naszym asortymencie znajdziesz szeroką gamę wysokiej jakości pasów rolniczych marki Optibelt, odpowiednich do maszyn AGCO, CASE, CLAAS, FORTSCHRITT i JOHN DEERE.

Masz pytania?

Jeśli potrzebujesz pomocy z doborem odpowiedniego pasa do konkretnego zastosowania lub nie możesz go znaleźć w naszej ofercie, skontaktuj się z nami – chętnie pomożemy w wyborze i dostawie.
